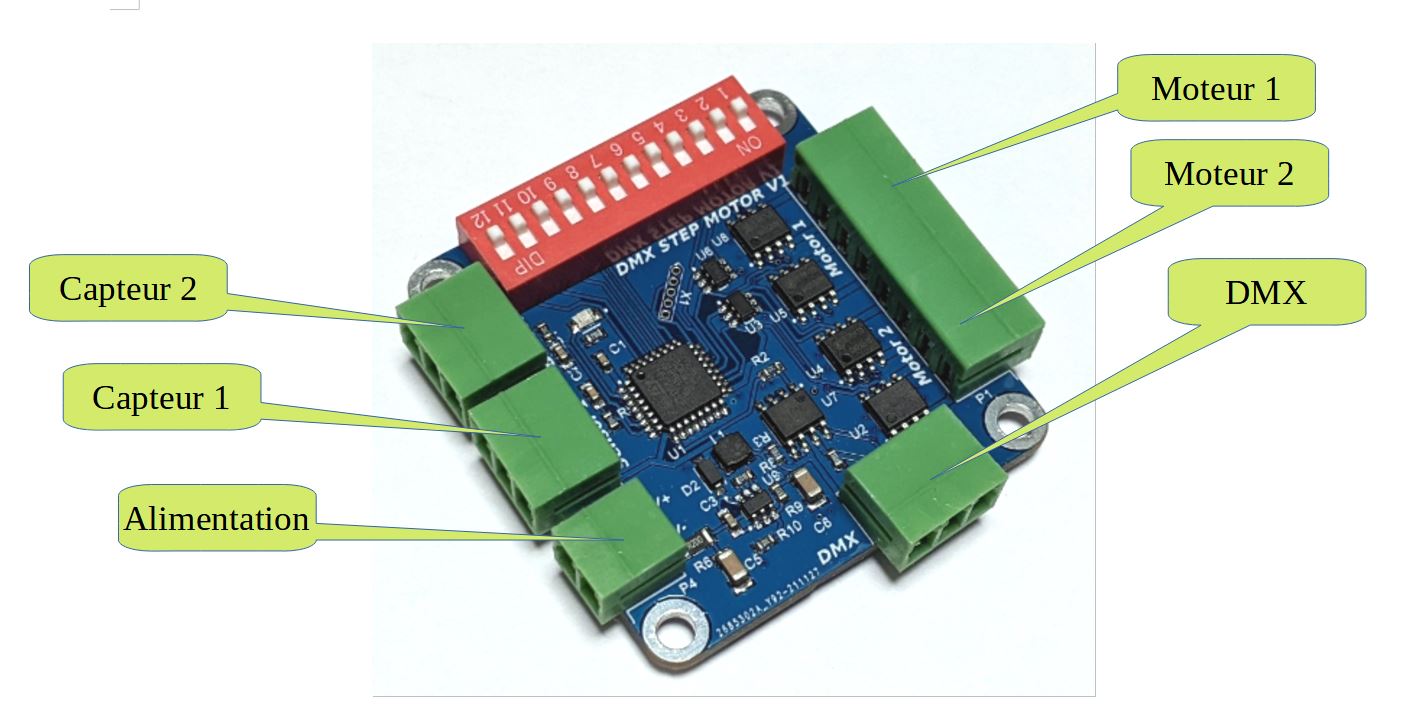

Carte DMX pour 2 Moteurs pas à pas Bipolaire

25,00 € 20,83 €
En stock
SKU
DMX_TO_STEPMOTOR

Carte DMX pour 2 Moteurs pas à pas Bipolaire avec entrée capteur pour un fin de course.

24V 2.8A max par moteur.

Carte DMX pour 2 Moteurs pas à pas Bipolaire avec entrée capteur pour un fin de course.

24V 2.8A max par moteur.

SPECIFICATIONS TECHNIQUES :

  • Alimentation : DC +3.6 à +24 Volts
  • Consommation : 16mA du module seul (sans moteur)
  • Dimensions : 50 X 50 X 11 mm
  • Moteur : 2 sorties pour moteur bipolaire à tension constante max 24Volt et Max 2.8A(suivant la tension d’alimentation de la carte) , en mode PWM micro-pas sinus
  • Capteur : 2 Entrée TTL Avec résistance interne de « pull up » et sortie 3.3V

4 MODE:

MODE 1 : DIP 10 OFF  DIP 11 OFF
2 Canaux DMX :
Canal 1 : Position du moteur 1
Canal 2 : Position du moteur 2
MODE 2 : DIP 10 ON  DIP 11 OFF
4 Canaux DMX :
Canal 1 : Position du moteur 1
Canal 2 : Position fine du moteur 1
Canal 3 : Position du moteur 2
Canal 4 : Position fine du moteur 2
MODE 3 : DIP 10 OFF  DIP 11 ON
2 Canaux DMX :
Canal 1 : Vitesse de rotation du moteur 1
Canal 2 : Vitesse de rotation du moteur 2
le moteur est arrêté sur le point médian de la valeur DMX , donc à 127 ou 50 %.
En dessous de 50 % le moteur tourne dans le sens horaire , en dessus, anti-horaire.
A 0 % le moteur tourne au maximum de la vitesse dans le sens horaire , et inversement à 100 % le moteur tourne au maximum de la vitesse dans le sens anti-horaire.
MODE 4 : DIP 10 ON  DIP 11 ON
ce mode est identique au mode 1 , à la différence qu’il ne gère que deux positions ON/OFF pour le moteur
2 Canaux DMX :
Canal 1 : Position du moteur 1
Canal 2 : Position du moteur 2
Coté capteur reset lorsque le canal <127 ou 50% et lorsque le canal est en dessus, position Coté Maximum de la course.
