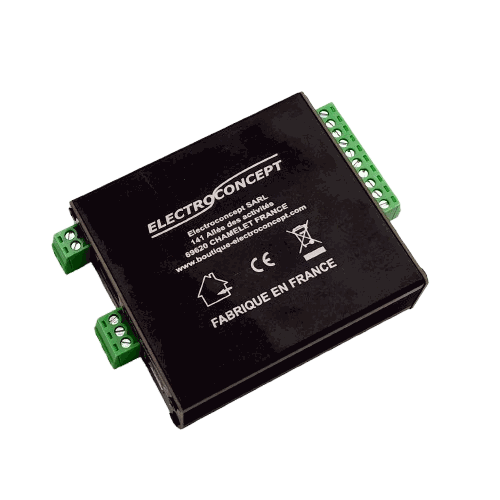

MultiNode Box , Node Artnet / sACN , Player SD

MultiNode Box, vos rubans LED pilotés par le réseau ou par votre console.

Recevez l'Art-Net et le sACN, ou pilotez directement depuis une console DMX, et ressortez sur quatre lignes de rubans LED adressables. Rejouez vos séquences depuis la carte microSD, sans ordinateur ni console. Tout se règle dans votre navigateur, par le réseau ou par un simple câble USB.

Les points forts

• 32 univers Art-Net et sACN : les protocoles standards des consoles et des logiciels professionnels. (suivant la licence)
• Quatre sorties de rubans LED adressables, jusqu'à 8 univers chacune, soit 1360 pixels RVB par sortie. Les sorties 1 et 2 pilotent les rubans à fil de données unique, les sorties 3 et 4 disposent en plus d'une horloge pour les rubans qui l'exigent.
• Timings LED réglables à la nanoseconde : temps haut d'un bit à 1, temps haut d'un bit à 0, période et temps de reset se saisissent en unités réelles. WS2812 en 8 bits et LPD1886 en 12 bits sont fournis d'origine, et un ruban au chronogramme inhabituel se rattrape sans changer de matériel.
• Entrée DMX 512 sur bornier à vis (G / D− / D+) : pilotez vos rubans depuis une console DMX traditionnelle, sans réseau ni ordinateur. La même entrée sert aussi à déclencher les séquences de la carte.
• Lecteur de séquences sur carte microSD : rejouez vos séquences sans ordinateur allumé en régie. Le déclenchement se fait par le réseau, par le DMX entrant ou par l'API. La carte microSD certifiée est proposée en option, l'appareil s'utilisant très bien en node pur.
• Éditeur de séquences intégré : créez et retouchez vos fichiers directement dans le navigateur, sans logiciel à installer.
• Configurable sans réseau : un câble USB suffit pour reprendre la main, même sans adresse IP. Précieux en dépannage sur site, ou quand le réseau du lieu n'est pas encore livré.
• Visualisateur matriciel intégré : affichez vos pixels en X par Y dans le navigateur, en choisissant le sens de montage, l'origine et l'ordre des couleurs. Vous voyez ce qui sort réellement sur les rubans.
• Moniteur DMX et console 512 canaux pour vérifier les niveaux en temps réel et forcer une valeur pendant les réglages.
• Pilotage OSC : ports source et destination configurables, pour relier la machine à vos automatismes et à vos surfaces de contrôle.
• Alimentation au choix : par le bornier à vis en façade (7-48VDC)ou par l'USB-C, selon ce qui est disponible sur place. Moins de 1 W consommé.
• Compacte : 76 × 64 × 23 mm pour 85 g, elle se loge dans un décor, un pupitre ou un coffret existant.
• Sauvegarde automatique : votre configuration est écrite en mémoire interne et rechargée à l'allumage. Rien à valider, rien à perdre.
• Interface en français et en anglais, au choix.
• Fabriquée en France par Electroconcept, marquage CE et RoHS.

La connectique

En façade : le bornier d'alimentation (7-48VDC), la prise réseau RJ45, l'entrée DMX sur bornier trois points (G / D− / D+), le témoin de mise sous tension et le connecteur USB-C.

À l'arrière : le lecteur de carte microSD et les quatre sorties LED sur bornier à vis. Les sorties 1 et 2 offrent masse et données, les sorties 3 et 4 ajoutent l'horloge.

Caractéristiques

• Univers Art-Net et sACN : 32
• Sorties LED adressables : 4, jusqu'à 8 univers et 1360 pixels RVB par sortie
• Protocoles LED : WS2812 8 bits, LPD1886 12 bits, timings réglables en nanosecondes
• Sorties 1 et 2 : masse et données — Sorties 3 et 4 : masse, données et horloge
• Entrée DMX 512 : bornier à vis, G / D− / D+
• Réseau : Ethernet RJ45
• Lecteur de séquences : carte microSD (carte certifiée en option)
• Configuration : navigateur web, par réseau ou par USB-C
• Pilotage complémentaire : OSC, ports configurables
• Alimentation : bornier à vis 7-48 VDC ou USB-C
• Consommation : environ 1 W
• Dimensions : 76 × 64 × 23 mm, hors connecteurs débrochables
• Poids : 85 g
• Fabrication : France — Conformité : CE, RoHS
• Plage de température de fonctionnement : −10 à +50 °C

Contenu du pack

• La MultiNode Box
• Les borniers débrochables
• Un câble USB

La carte microSD certifiée est disponible en option : elle n'est nécessaire que pour le lecteur de séquences, l'appareil s'utilisant très bien en node pur.

Garantie : 2 Ans

L'interface web

Ouvrez l'adresse de la MultiNode Box, ou branchez simplement un câble USB, et vous accédez à l'intégralité des réglages : réseau, patch des univers, paramètres de chaque sortie LED, lecteur de séquences, navigateur de fichiers de la carte, moniteur DMX, console 512 canaux et visualisateur de pixels. Aucun logiciel à installer, aucun pilote, rien à mettre à jour sur le poste.

Les modifications sont actives immédiatement, sans redémarrage, et la configuration est conservée en mémoire interne.
