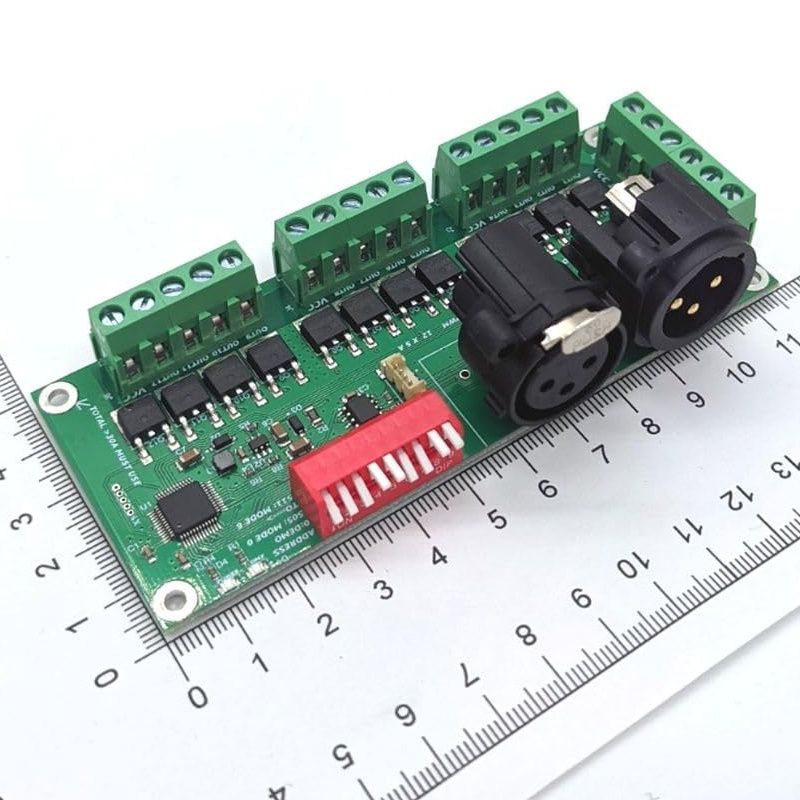

Contrôleur DMX 12 Canaux RGBW 5A/CH APMW 75Khz 16bits
Controleur DMX 512 prévu pour piloter le LEDSTRIP RGBW ou tout autre dispositif jusqu'à 5 Ampères PAR canal sur 12 canaux .
-Alimentation De :+3.5volts à +40 Volts MAX.
-7 Modes DMX selectionnables avec le dipswitch.
-Fréquence de sortie jusqu'à environ 75Khz sur 16 bits.
-Modulation APWM (train de bits)
-Tension constante
DMX_TOOLS (131.6KB)
Controleur DMX 512 prévu pour piloter le LEDSTRIP RGBW ou tout autre dispositif jusqu'à 5 Ampères PAR canal sur 12 canaux .
-Alimentation De :+3.5volts à +40 Volts MAX.
-7 Modes DMX selectionnables avec le dipswitch.
-Fréquence de sortie jusqu'à environ 75Khz sur 16 bits.
-Modulation APWM (train de bits)
-Tension constante
Réglage de l'adresse DMX :
l'adressage DMX est fait avec le Dip Switch.
L’adresse DMX 0 est un mode TEST tournant sur toutes les sortie à 50 % de puissance.
Cela permet de vérifier vos connexions sans avoir besoin d’un contrôleur DMX.
Les adresses 505 à 511 sont réservées pour définir un mode spécifique pour la carte.
logiciel de calcul en ligne :
http://www.boutique-electroconcept.com/boutique/informations/reglage-dipswitch-dmx.html
Canaux DMX Mode 0 et Mode 1 :
|
Canal 1 |
Canal 2 |
Canal 3 |
Canal 4 |
Canal 5 |
Canal 6 |
Canal 7 |
Canal 8 |
Canal 9 |
Canal 10 |
Canal 11 |
Canal 12 |
Canal 13 |
Canal 14 |
|
Dimmer |
Strob |
Out 1 |
Out 2 |
Out 3 |
Out 4 |
Out 5 |
Out 6 |
Out 7 |
Out 8 |
Out 9 |
Out 10 |
Out 11 |
Out 12 |
Mode 0 : Sortie avec correction Gamma Adresse 505
Mode 1 : Sortie Linéaire Adresse 506
Canaux DMX Mode 2 et Mode 3 :
|
Canal 1 |
Canal 2 |
Canal 3 |
Canal 4 |
Canal 5 |
Canal 6 |
Canal 7 |
Canal 8 |
Canal 9 |
Canal 10 |
Canal 11 |
Canal 12 |
|||||||
|
Out 1 |
Out 2 |
Out 3 |
Out 4 |
Out 5 |
Out 6 |
Out 7 |
Out 8 |
Out 9 |
Out 10 |
Out 11 |
Out 12 |
|||||||
|
Mode 2 : Sortie avec correction Gamma Adresse 507 Mode 3 : Sortie Linéaire Adresse 508 Canaux DMX Mode 4 Adresse 509: |
||||||||||||||||||
|
Canal 1 |
Canal 2 |
Canal 3 |
Canal 4 |
Canal 5 |
Canal 6 |
Canal 7 |
Canal 8 |
Canal 9 |
Canal 10 |
Canal 11 |
Canal 12 |
|||||||
|
Out 1 H |
Out 1 L |
Out 2 H |
Out 2 L |
Out 3 H |
Out 3 L |
Out 4 H |
Out 4 L |
Out 5 H |
Out 5 L |
Out 6 H |
Out 6 L |
|||||||
|
Canal 13 |
Canal 14 |
Canal 15 |
Canal 16 |
Canal 17 |
Canal 18 |
Canal 19 |
Canal 20 |
Canal 21 |
Canal 22 |
Canal 23 |
Canal 24 |
|||||||
|
Out 7 H |
Out 7 L |
Out 8 H |
Out 8 L |
Out 9 H |
Out 9 L |
Out 10 H |
Out 10 L |
Out 11 H |
Out 11 L |
Out 12 H |
Out 12 L |
|||||||
le réglage de chaque sortie est sur 2 canaux H pour le poids fort et L pour le poids faible.
Canaux DMX Mode 5 et Mode 6 :
|
Canal 1 |
Canal 2 |
Canal 3 |
Canal 4 |
Canal 5 |
Canal 6 |
|
Dimmer |
Strob |
Out 1 |
Out 2 |
Out 3 |
Out 4 |
|
Canal 7 |
Canal 8 |
Canal 9 |
Canal 10 |
Canal 11 |
Canal 12 |
|
Dimmer |
Strob |
Out 5 |
Out 6 |
Out 7 |
Out 8 |
|
Canal 13 |
Canal 14 |
Canal 15 |
Canal 16 |
Canal 17 |
Canal 18 |
|
Dimmer |
Strob |
Out 9 |
Out 10 |
Out 11 |
Out 12 |
Mode 5 : Sortie avec correction Gamma Adresse 510 Mode 6 : Sortie Linéaire Adresse 511
Dans ces modes, chaque connecteur de sortie a un Dimmer et un Strob indépendant.
Utilisation :
A la mise sous tension de votre appareil, la led DMX doit s’éclairer au rythme des trames DMX ,
Si vous utilisez une adresse de 505 à 511 , la carte mémorise le mode que vous désirez utiliser , la leds va clignoter lentement pour indiquer que le mode est sélectionné et mémorisé pour les futurs démarrage.
Il faut ensuite éteindre la carte , et choisir une adresse DMX inférieure à 505 ,pour utiliser le contrôleur dans le mode sélectionné.
Utilisez les canaux DMX pour régler l'intensité de chaque canal.
