Carte récepteur DMX HF 2.4GHz V2 pour DIGILEDSTRIP
Carte récepteur DMX HF 2.4GHz V2 prévue pour piloter le DIGILEDSTRIP
PACK COMPRENANT LA CARTE HF + L'ANTENNE STANDARD
SPECIFICATIONS TECHNIQUES :
- Carte nue prévue pour piloter le DIGILEDSTRIP multi protocole (prototole sur demande )
- Avec 1 univers vous pilotez de façon indépendante chaque led ou vous pouvez utiliser des programmes internes a la carte pour économiser des canaux DMX
- de 5 à 481 canaux DMX (suivant le mode choisi)

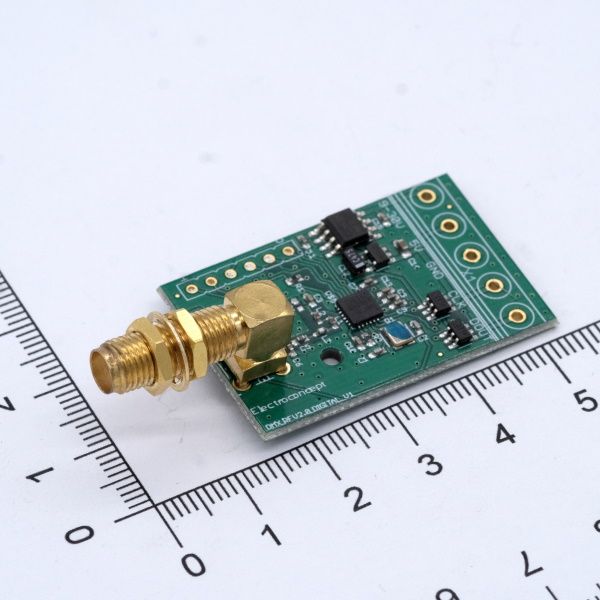

- Version REV C , avec connecteur SMA Coudé + visserie pour une fixation ultra rapide.
- VERSION V2 de la carte miniaturisation extrême pour une intégration dès plus facile.
- Alimentation : DC +3.3 a +40 Volts
- une entrée 7V -40V et une entrée 5V suivant l'alimentation utilisé.
- Consommation : 22mA – 50mA (suivant le protocole)
- Dimensions : 35mm X 22mm X 22 mm
- Sensibilité HF (2.4Ghz) : -90db
- Fréquence : 31
- Univers possible : 31 (15872 canaux DMX)
- Protocole W2.4EC-DMX-A et B
- Adresse DMX modfiable via L'émetteur (menu Assign)
L'utilisation des produits HF ELECTROCONCEPT ne change rien à l'utilisation de vos appareils DMX.
La technologie employée ici permet d'avoir une transparence totale entre vos appareils.
Les 512 canaux sont envoyés. Une synchronisation des trames permet de n'avoir aucune latence entre
l'émetteur et le récepteur.
Chaque récepteur possède une mémoire qui permet de renvoyer la dernière valeur reçu s'il y a une
perte de la liaison HF.
Tous vos produits qui utilisent les Récepteurs à intégrer. Peuvent être utilisé comme avant, en filaire.
Le récepteur possède un mode Standby qui s'enclenche si une connexion DMX est détectée à l'entrée
de l'appareil. La portée dépend de l'environnement, environs 30M en milieu hostile (entre des murs), et environs
600m en extérieur.
Chaque récepteur HF est « assigné » a un univers DMX , d'origine le 1.
Le récepteur au démarrage, scanne en permanence les fréquences jusqu'à trouver l'univers au
qu'elle il est assigné.
D'origine vos produits sont livrés pour fonctionner sur l'univers 1 et l'émetteur émet en fréquence
31.
Documentation | DMX_RFV2.0_DIGITAL_5PINS.pdf |
---|---|
Dimensions | 35x17x22 mm |
Poids net | 0.01 Kg |
video | vnndiqckyFI |
Univers | 31 |
Canaux DMX | ADRESSAGE 512 par univers (15872 en tout) / Commande de 5 a 481 canaux DMX |
Antenne | EXTERNE ARTICULEE 1DB |
Fonction | RECEPTEUR A INTEGRER pour piloter le DIGILEDSTRIP |
Entrées | DMX HF 2.4GHz |
Sorties | FILS A SOUDER |
